配電柜（箱）分動力配電柜（箱）和照明配電柜（箱）、計量柜（箱），是配電系統的末級設備。

一、配電柜（箱）分級：

（1）一級配電設備，統稱為動力配電中心。它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備僅靠降壓變壓器，故電氣參數要求較高，輸出電路容量也較大。

（2）二級配電設備，是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。

（3）末級配電設備總稱為照明動力配電箱。它們遠離供電中心，是分散的小容量配電設備。

機房配電柜是機房動力中心，如果機房動力及環境設備出現故障，輕則影響電腦系統的運行，重則造成計算機和通信設備報廢，使系統陷入癱瘓，后果不堪設想。尤其目前?國內機房設備各自獨立運行的情況比較普遍，并且缺乏專業的設備管理人員和綜合有效的管理手段，因此對中心機房的動力及環境系統進行實時集中的監控極其必要。

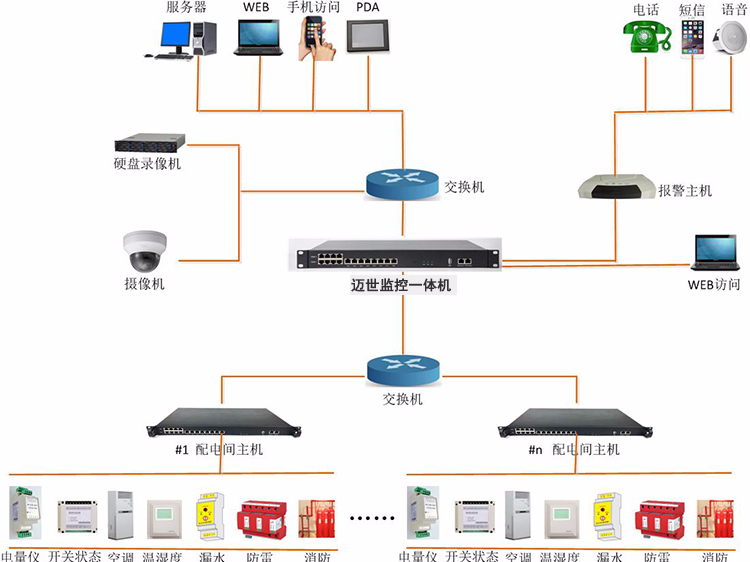

二、機房配電柜監控系統如何對配電柜進行監控？

A、監控信息包括，動力、環境、消防、保安、機柜微環境。

B、實現方式

1、具體內容：運行狀態、運行參數、聯動控制。

2、報警方式：畫面彈出報警，多媒體語音報警，電話、手機、短消息、 E-mail報警。

3、輔助功能：機房設備管理、值班日志管理、故障診斷專家意見。

C、動力系統

包括：配電柜、開關、UPS、蓄電池組、電源防雷器、直流電源、柴油發電機組等。

配電柜：監測一級、二級交流配電柜的主回路和各分回路的各種電力參數如三相電壓、三相電流、頻率、有功功率、無功功率、視在功率、功率因數等。

開關：監測各級回路開關的通斷狀態。

UPS：監測UPS輸入和輸出電壓、電流、頻率、功率，蓄電池組的電壓、后備時間、溫度等參數，整流器、逆變器、電池、旁路、負載等部件的狀態。

蓄電池組：監測蓄電池組每個單體電池的電壓、充放電電流、電池表面溫度等。

電源防雷器：監測具有遙信報警觸點的電源防雷器的工作狀態，對防雷器被雷擊或浪涌破壞進行實時記錄和報警通知。

直流電源：監測直流電源各部件的狀態及參數，包括電池組的電壓、電流、溫度、容量等參數。

柴油發電機組：監測柴油發電機組運行狀態以及輸出電壓、電流、頻率、水溫、油位、油壓等參數，控制發電機組的啟停。

D、環境系統

包括：空調、新風機，漏水（漏油）、溫濕度、有害氣體等。

精密空調：監測空調回風溫度和濕度等參數，壓縮機、風機、冷凝器、加熱器、加濕器、去濕器等部件的狀態，控制空調的啟停，調節溫度和濕度。

普通空調：通過對空調控制電路的分析，利用AC-103 空調智能控制器可實現對普通空調的狀態監測和啟停控制。

新風機：監測新風機工作狀態以及啟停控制。

漏水（漏油）：監測精密空調、窗戶、水管等附近漏水的發生，以及柴油發電機組等附近漏油的發生，并及時報警。

溫濕度：監測各房間溫濕度傳感器所采集的溫度和濕度數據。

有害氣體：監測各房間相應傳感器所采集的O2、H2、CO2、CO、H2S、SO2、NO、NO2、CL2、瓦斯等數據，并越限報警。

E、消防系統

通過采集消防控制器的報警信號或煙感探測器、溫感探測器的報警信號，實時監測火災報警情況。當有火警發生，監視系統以直觀的畫面顯示報警信息并作報警通知，采取相應措施如打開機房門，并啟停其他相關設備。

F、保安系統

包括：門禁管制、視頻監控、防盜報警（玻璃破碎、震動）、燈光照明等。

門禁管制：監測并記錄門開關狀態，開門時間、門區及責任人等統計資料。控制門的開關并與CCTV系統聯動對進出機房的人員進行自動錄像。

視頻監控：采用數字硬盤錄像技術，視頻信號經過視頻采集卡壓縮處理變?yōu)閿?shù)碼視頻流，系統可實時顯示監控畫面和回放圖像。通過網絡，在分控室遠程觀看圖像及回放錄像，同時可控制云臺、鏡頭的動作。

防盜報警：通過采集移動探測器（紅外、雙鑒）、玻璃破碎傳感器、震動傳感器以及其他防盜報警設備的報警信號，以監測機房保安防盜狀況，發現報警立即發出通知，并啟動其他相關防盜措施如警鈴、開啟燈光并視頻錄像等。

燈光照明：如果外人侵入，紅外探頭感應報警，監控系統開啟照明燈光，硬盤錄像機即時錄像，并同時通過電話、短信的方式報警。無外人侵入情況下，也可通過網絡客戶端遠程開啟燈光。

G、機柜微環境

實時監控機柜內的溫濕度參數、PDU電源運行狀態、灰塵濃度、煙霧濃度、機柜門開關狀態、附近人員活動情況等，確保核心設備在最優化、最安全的環境中運行。
