智能配電監測器是專門為機房環境監控系統開發用來采集配電開關狀態的專用模塊。配電監測器安裝難？一份配電監測器接線圖告訴你其實很容易！

一、配電監測器主機側接線

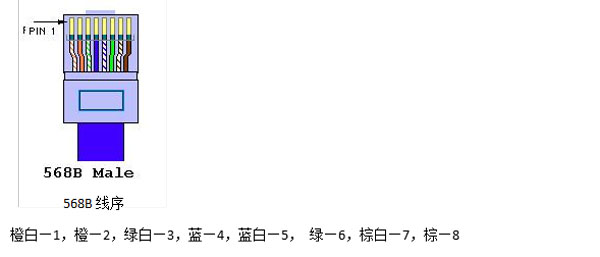

配電監測器主機側接485接口，主機側用水晶頭568B的線序，制作網線。

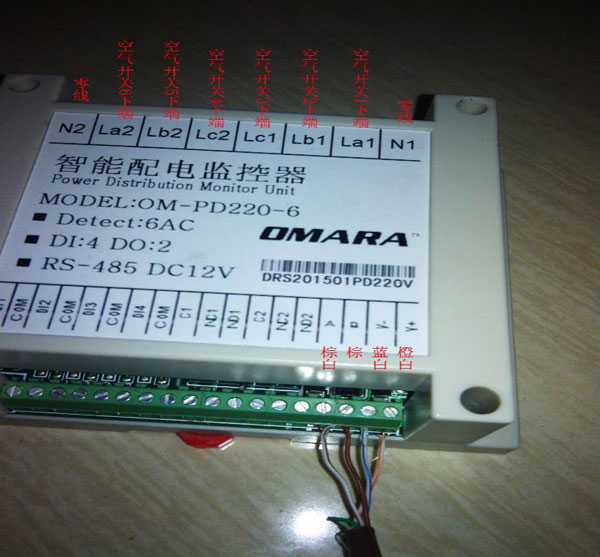

二、配電監測器傳感器側接線

1、配電監測器側線序：A—棕白，B—棕，藍白—V-，橙白—V+。

2、接空開側：La1  Lb1  Lc1  N1  是一組       La2  Lb2  Lc2  N2  是一組。

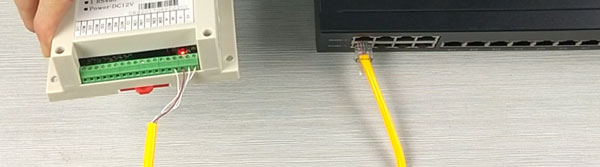

三、配電監測器上電

傳感器連接主機后，紅色指示燈常亮

配電監測器接線圖讓你安裝更簡單！
